| 部 件 |
項 目 |
詳 細 規 格 |
| 磨頭行程 |
X軸方向 |
140 mm |
| Y軸方向 |
80 mm |
| 磨頭傾斜轉動范圍 |
C軸 |
±15° |
| B軸 |
±9° |
| A軸 |
-2° to +10° |
| 磨削主軸電機 |
|
1.6 kW |
| 磨削行程 |
行程距離 無級調控 |
15 - 105 mm |
| 行程速度 無級調控 |
5 - 360 strokes/min. |
| 主軸轉速 |
無級調速 |
600 to 12'000 rpm |
| 砂輪 |
直徑 |
30 - 175 mm |
| 工件行程 |
U軸 |
160 mm |
| V軸 |
160 mm |
| Z軸 |
90 mm (NC) |
| 投影屏幕 |
|
440 x 320 mm |
| 放大倍率 |
|
10 : 1, 20 : 1, 50 : 1 |
| 正弦夾具工作臺 |
夾具臺面大小 |
150 x 230 mm |
| 正弦變化范圍 |
0° to 30° |
| 電源要求 |
最大 |
約 6 kVA |
| 重量 |
|
約 2900 kg |
| 機器體積 |
寬度 |
2715 mm |
| 高度 |
1740 mm |
| 深度 |
1800 mm |
 |

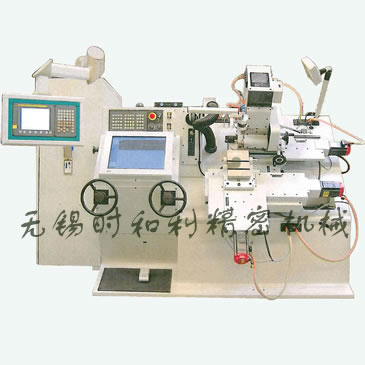

- PFS 30是世界上銷售成績最好的光學曲線磨床。
|
